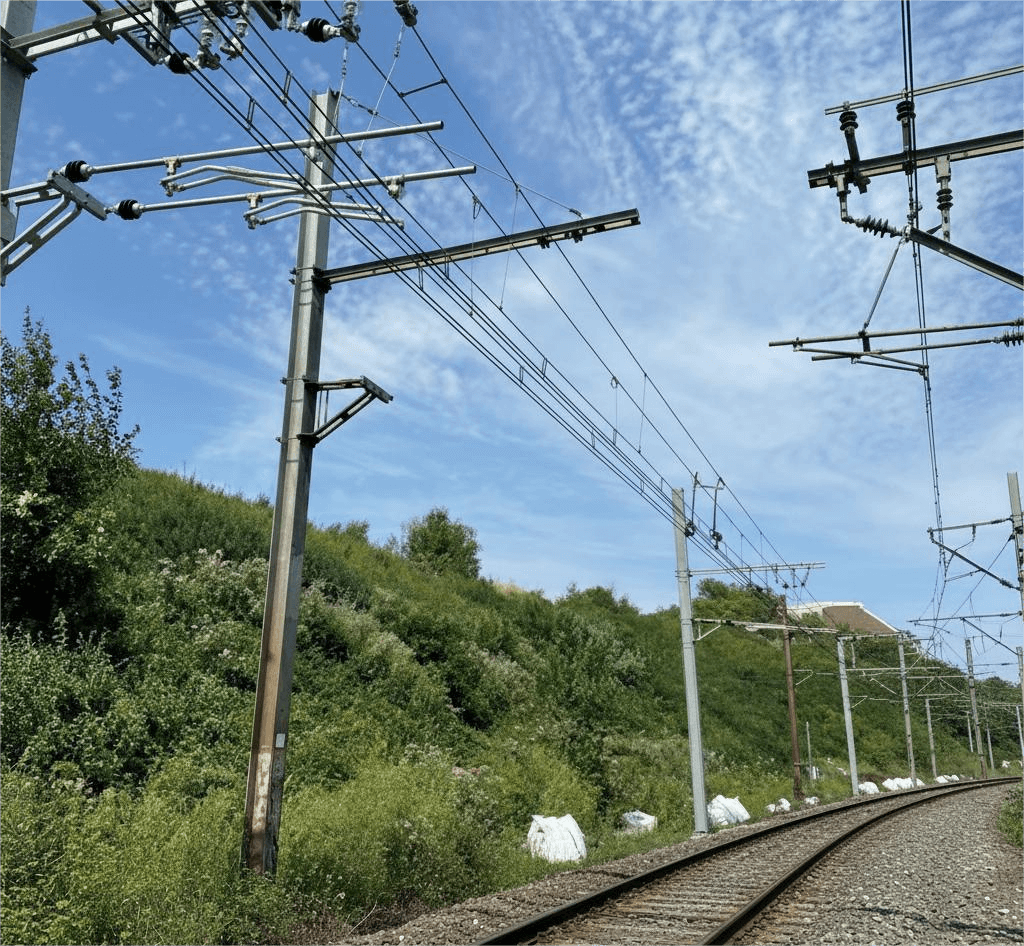

Les poteaux LAC centraux sont placés entre les voies pour supporter les caténaires sur plusieurs voies, avec une hauteur de 6 à 12 mètres. Les poteaux latéraux sont installés en bordure de voie, généralement de 6 à 8 mètres de hauteur, et supportent les consoles d'ancrage et de suspension.

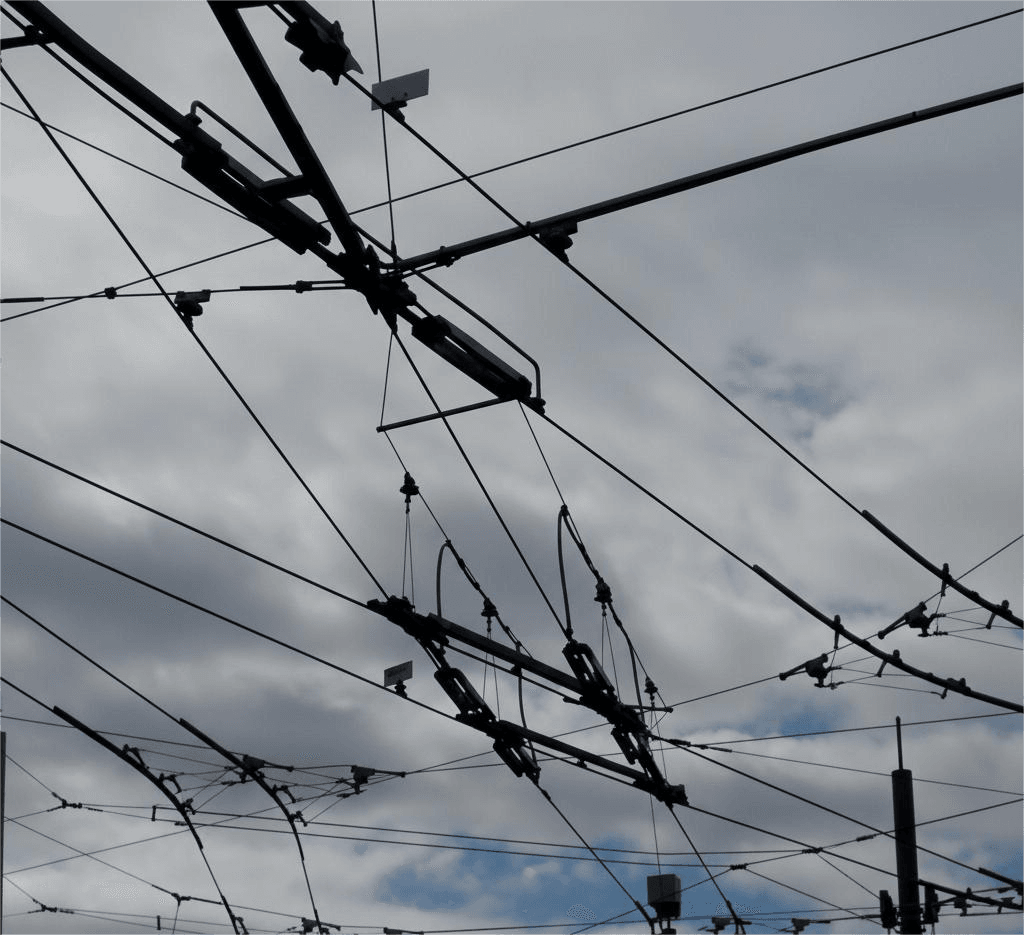

Les câbles LAC incluent les fils de contact en cuivre Cd85-Cd110 (85-150 mm²), porteurs en acier cuivré (54-116 mm²), et feeders aluminium-acier (240-570 mm²). Tension mécanique : 10-20 kN pour les porteurs, 15-30 kN pour les fils de contact, résistance aux températures -40°C à +80°C.

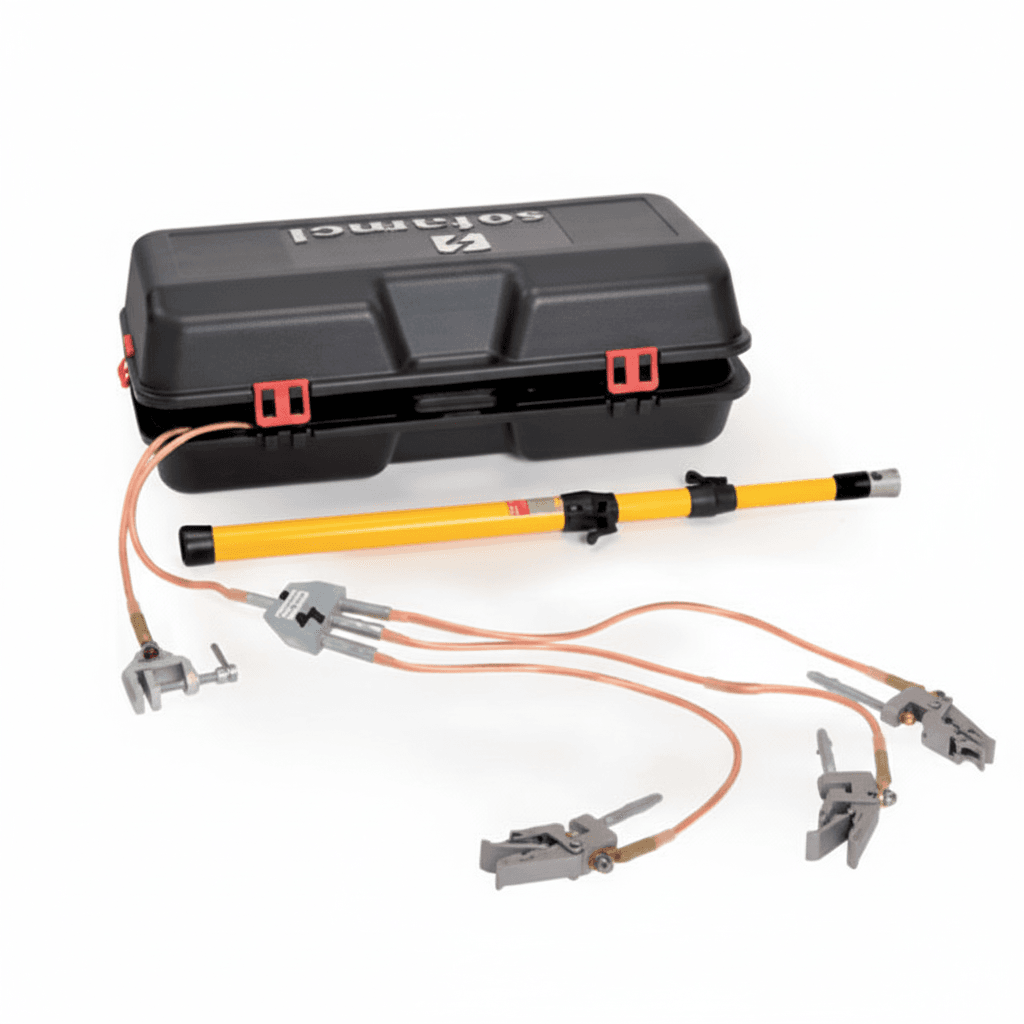

Les perches de mise à la terre assurent la sécurité lors des interventions (isolation galvanique 25 kV). Les instruments de mesure incluent détecteurs de tension sans contact, multimètres isolés 25 kV, et appareils de mesure d'isolement. Conformité NF EN 50110 et NF C 18-510.

Les câbles CFO (Contrôle Force Ordinaire) utilisent conducteurs cuivre/aluminium 1,5-300 mm², isolation PR/XLPE, écrans individuels et collectifs pour CEM, gaine PVC/PE résistante UV et hydrocarbures. Température service -40°C/+90°C, tenue au feu M1/M3F selon NF C32-070.

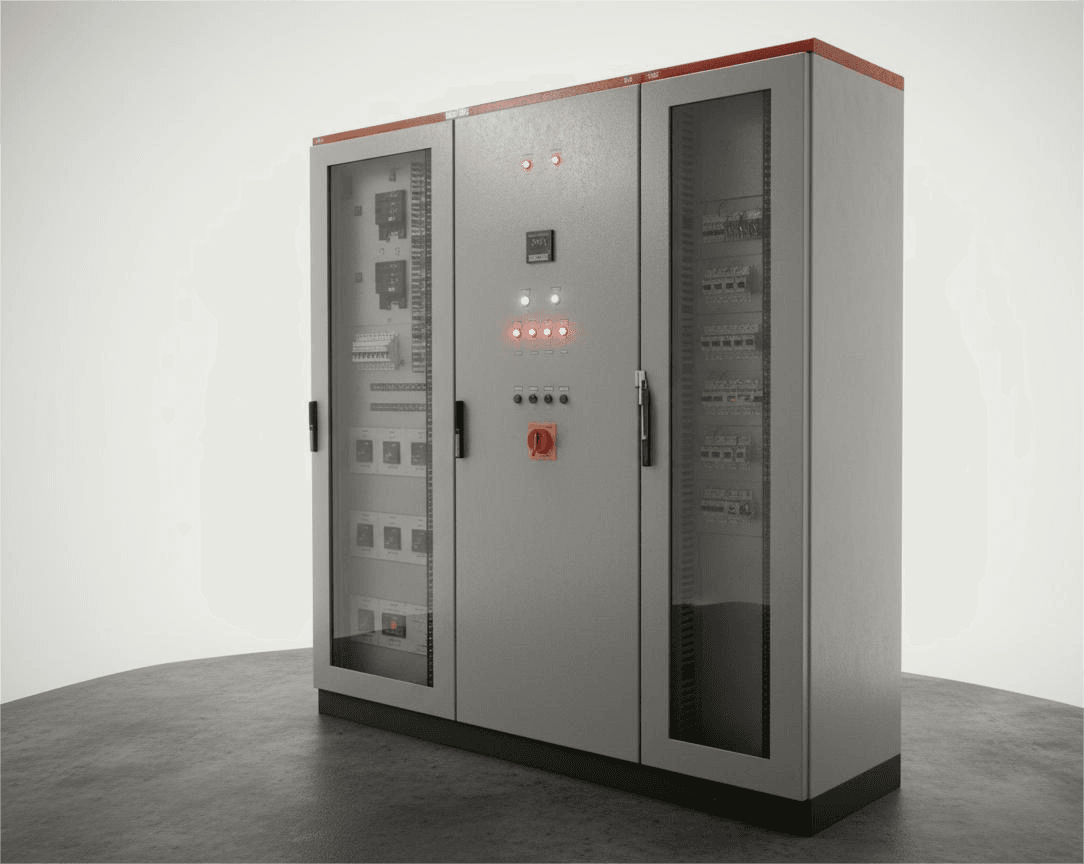

Les armoires intègrent indice IP54/IP65, tôlerie acier galvanisé épaisseur 2-3mm, peinture polyester, ventilation forcée IP44, chauffage régulé, éclairage LED, bornier de terre, et système de verrouillage sécurisé. Conformité EN 61439-1/2 et homologation SNCF.

Le dimensionnement considère les efforts du vent (1300 N/m²), la charge des glaces (270 N/m), les efforts de traction des câbles, et les surcharges d'exploitation. Calculs selon Eurocodes avec coefficients de sécurité 2,5 pour supports béton et 1,5 pour supports métalliques.

La maintenance inclut inspection visuelle mensuelle, mesures d'usure par pantographe laser tous les 6 mois, vérification des tensions mécaniques annuellement, et contrôle thermographique des connexions. Remplacement préventif selon usure résiduelle 15% ou après 40 ans de service.

Les interventions respectent la consignation électrique 25 kV selon NF EN 50110, utilisation d'EPI isolants classe 1 (25 kV), vérification d'absence de tension VAT, mise à la terre et en court-circuit MALT/MECT, et distances de sécurité minimales 3 mètres zone de travail.
